產品型號：
本設備是專為：H.264、H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，采用模塊化設計，可以在大型、超大型數字安防監控系統、綜合會議應用系統等中實現云解碼、云編碼、云拼接、云分割、畫中畫、云開窗、云漫游等功能，為工程項目[敏感詞]程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案；設備采用機架式國標機箱，結構上大氣美觀可靠，散熱性結構化好！
? 一、產品名稱：網絡云解碼處理器
? 二、產品概述：（JT-2000Plusx系列）
本設備是專為：H.264、H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，采用模塊化設計，可以在大型、超大型數字安防監控系統、綜合會議應用系統等中實現云解碼、云編碼、云拼接、云分割、畫中畫、云開窗、云漫游等功能，為工程項目[敏感詞]程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案；設備采用機架式國標機箱，結構上大氣美觀可靠，散熱性結構化好！

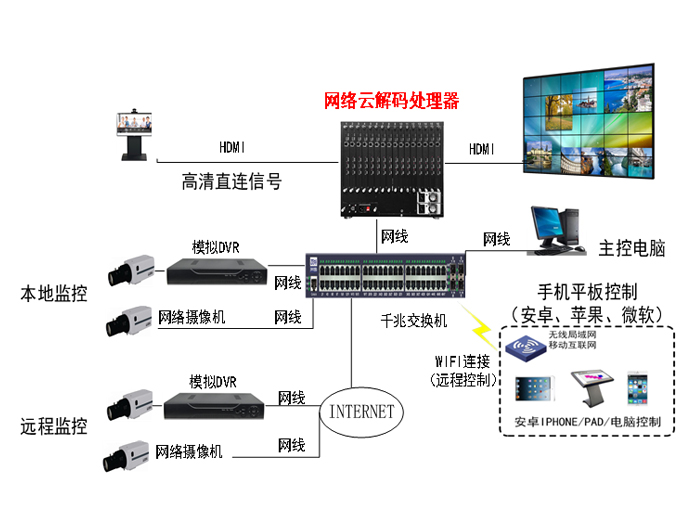

? 三、產品應用原理圖
? 四、產品參數
|
項目 |
參數 |
|
|

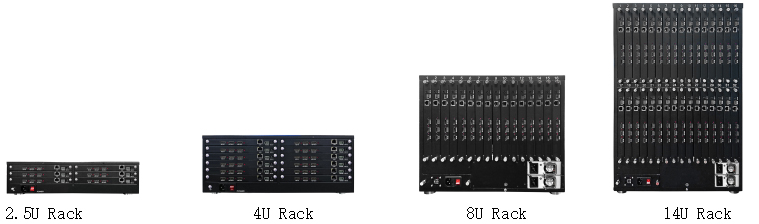

設備圖片 |
|
|
|
輸出參數 |
HDMI輸出屏數 |
2.5U單機[敏感詞]輸出12屏 |
|
4U單機[敏感詞]輸出24屏 |
||
|
8U單機[敏感詞]輸出32屏 |
||
|
14U單機[敏感詞]輸出64屏 |
||
|
視頻輸出 |
1*HDMI 輸出 |
|
|
音頻接口 |
1音頻輸出，AUX接口（選配） |
|
|
輸出分辨率 |
4K：3840*2160@60/60HZ，1920*1080@60HZ，1366*768@60HZ，1024*768@60HZ |
|
|
暢顯功能 |
支持單畫面[敏感詞]25畫面自動切換碼流 |
|
|
視音頻解碼參數 |
單卡解碼 |
H.265及4K、H.264、MPEG4/2、MJPEG、廠家私有碼流（提供SDK）、ONVIF、RTSP流 |
|
解碼分辨率 |
800W@20fps、600W@25fps、500W及以下@25fps |
|
|
解碼能力 |
單屏支持4路800W，或8路500W/300W，或16路25路1080P及以下分辨率； |
|
|
單屏開窗數 |
單屏[敏感詞]25層開窗、疊加、漫游 |
|
|
外部接口 |
HDMI輸入口（一體卡） |
單板1路HDMI輸入 |
|
HDMI輸入口 |
單板4路HDMI輸入 |
|
|
DVI輸入口 |
單板4路DVI輸入 |
|
|
VGA輸入口 |
單板4路VGA輸入 |
|
|
4K 輸入口 |
單板2路4K輸入 |
|
|
KVM坐席管理接口 |
單板2路KVM坐席管理接口 |
|
|
外置BNC(CVBS)編碼器 |
單機：8路BNC/16路BNC/32路BNC |
|
|
HDMI、VGA、DVI、CVBS、BNC輸入分辨率 |
1080P:1920*1080@60/50HZ，UXGA：1600*1200@60HZ，SXGA：1280*1024@60HZ，720P：1280*720@60/50HZ，XGA：1024*768@60HZ，WXGA:1280*800@60HZ，WSXGA：1680*1050@60HZ |
|
|
HDMI 輸出口 |
單板 2路HDMI 輸出 |
|
|
4K 輸出口 |
單板 1路4K輸出 |
|
|
網絡接口 |
單板1個，RJ45 10M/100M/1000Mbps自適應以太網口 |
|
|
串行接口 |
單板一個標準485接口 |
|
|
音頻輸入（音頻板） |
單板內置兩路混合音視頻輸入 |
|
|
語音輸出（音頻板） |
1路，3.5mm音頻接口（電平：2.0Vp-p，阻抗：1KΩ） |
|
|
網絡參數 |
網絡接口 |
1個 10/100/1000Base-T以太網端口 |
|
傳輸速率 |
10/100/1000Mbps |
|
|
網絡協議 |
IPv4/v6、UPnP、ONVIF、RTSP、RTP、TCP、UDP、GB28181 |
|
|
標準功能 |
單屏分割畫面 |
1/2/4/6/8/9/16/25 |
|
任意拼接 |
標配 |
|
|
一鍵搜索IP接入 |
標配 |
|
|
無限擴展性 |
標配 |
|
|
畫中畫 |
標配 |
|
|
開窗漫游 |
標配 |
|
|
預案、輪巡切換 |
標配 |
|
|
控制模式 |
CS端、提供SDK給第三方接入控制 |
|
|
增值功能 |
單屏開窗圖層 |
18個圖層 |
|
單墻[敏感詞] |
256屏（16*16） |
|
|
虛擬LED字幕 |
標配 |
|
|
高清底圖 |
標配 |
|
|
分布式板卡 |
標配 |
|
|
板卡獨立供電作業 |
標配 |
|
|
中控擴展 |
標配 |
|
|
備用電源 |
選配 |
|
|
冗余電源 |
選配 |
|
|
輸出[敏感詞]4K分辨率 |
3840*2160/30Hz（選配） |
|
|
分類信號源接入 |
標配 |
|
|
支持高清采集 |
標配 |
|
|
隨路音頻聯動播放 |
選配 |
|
|
移動控制 |
支持windows 系統、安卓系統、IOS IPAD移動控制 |
|
|
高清回顯 |
標配 |
|
|
IP回顯 |
選配 |
|
|
IP信號預監 |
選配 |
|
|
其他參數 |
機箱規格 |
2.5U——435mm（長）*300mm（寬）*120（高） |
|
4U——435mm（長）*300mm（寬）*185（高） |
||
|
8U——430mm（長）*420mm（寬）*360（高） |
||
|
14U——430mm（長）*420mm（寬）*620（高） |
||
|
設備重量（滿配） |
2.5U-5KG；4U-10KG；8U-20KG；14U-30KG； |
|
|
電源電壓 |
AC 220V，50/60Hz，交流供電 |
|
|
電源功率 |
2.5U 內置 120W AC220V, |
|
|
4U 內置 160W AC220V， |
||
|
8U 標配熱插拔單電源（250W），可選冗余電源（750W） |
||
|
14U 標配熱插拔單電源（250W），可選冗余電源（750W） |
||
|
工作濕度 |
10%-90% |
|
|
工作溫度 |
-30°- +70°C |
|
? 五、系統功能
（1） 單模塊解碼：
支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0解碼；
單卡支持單卡支持2路單屏支持4路800W，或8路500W/300W，或16路25路1080P及以下分辨率；視頻解碼；支持標準ONVIF接入、RTSP直接視頻取流、視頻文件播放；
（2） 單模塊編碼：
支持HDMI信號接入：H.264.H.265編碼、4K、2K、1080P等分辯率編碼；
（3） 可靠性高
采用分布式系統全網絡技術架構，網絡全千兆交互，模塊化設計，避免了工控式系統的死機、硬件沖突、藍屏以及計算機病毒侵入等問題； 全模塊化、分布式板卡、冗余電源等支持熱拔插，可在不斷電的情況下更換、升級；
（4） 兼容性強：
兼容所有標準ONVIF協議、RTSP協議下網絡攝像機、錄像機接入設備，包括海康、大華、天視通、雄邁、宇視等廠家設備；支持RTSP直接視頻取流；其它不兼容廠家提供SDK開發包或私有協議可開發接入；
（5） 性價比好：
支持PC機視頻信號上墻，每張卡可接入一路高清輸入，板卡自帶解碼功能，無需另外購買解碼卡，一張卡完成輸入、輸出、解碼，一臺設備實現原有方案多臺設備系統解決方案，性價比更高；
（6） 操作控制：
直觀的操作界面，簡便的操作設備；支持透明通道傳輸，可遠程控制云臺，調節攝像機畫面參數等；支持windows客戶端控制，安卓手機/平板、IOS手機/平板等移動控制；提供SDK二次開發組件；
（7） 第三方平臺中控接入
支持第三方軟件通過TCP網絡/串口接入控制；兼容大部分網絡中控設備；接入操作簡單；
（8） 一鍵搜索
IP地址一鍵搜索功能：可手動添加和自動搜索網絡攝像機的IP地址，接入數量不限；設備板卡一鍵搜索；
（9） OSD字符疊加：
字符疊加功能，可對輸入高清信號編輯相應的地域信息或名稱；可自定義字符大小顏色，顯示坐標定義
（10） 主副卡設定：
可以任意設定主副卡，以主卡為中心實現任意的組合拼接，主卡僅為管理標識使用，極少占用本身資源，每張版卡負載均衡；
（11） 任意拼接：
實現多模塊輸出口的任意拼接，可多機級聯，由多臺機實現更多大型、超大型拼接，無需依賴拼接單元可實現任意等行等列組合拼接；
（12） 虛擬LED字幕：
支持虛擬LED字幕功能，可自定義字幕高度、位置、大小、背景顏色等，文字可自定義滾動方式、顏色、大小、字體、位置等；
（13） 斷電記憶保存：
每分鐘自動一次信號布局保存至板卡記憶體，斷電或重新開機后自動加載，無需每次開機后重新設置信號排列布局；硬件配置信息一次設置，[敏感詞]保存，不依賴控制電腦存儲。
（14） 局域網維護，wifi控制：
系統簡單明了，通過有線網絡/wifi接入控制，局域網內任一電腦均可通過控制軟件遠程控制、維護，國際標準機架式硬件，維護維修簡單。
（15） 虛擬顯示墻：
操作界面虛擬現場排列輸入輸出映射；信號拖拽位置對應屏幕位置，直觀清晰。信號名稱自定義，分組管理。
（16） 畫面分割：
單屏可實現16畫面[敏感詞]分割模式，
（17） 畫中畫漫游：
可實現信號源隨意位置畫中畫、漫游功能，開窗數量由當前顯示區域板卡決定，大小無限制。；
（18） 預案場景切換：
可對屏幕內容進行場景一鍵保存，保存場景數量不受限制
（19） 遠程管理：
支持遠程/本地配置文件導入導出；支持遠程/本地升級；支持遠程控制，支持遠程重啟，恢復默認配置、升級等日常維護，可用固定IP或域名進行添加端口號來接入遠程的網絡視頻；
（20） [敏感詞]支持256塊屏幕任意拼接
支持多臺設備級聯，[敏感詞]可實現256塊屏幕任意拼接（16行*16列）；
（21） 支持顯示范圍內的任意大小開窗
可拖動信號窗口至顯示窗口任意位置開窗顯示，開窗大小可任意調節，單屏可達16層開窗；
（22） 全千兆網絡
單卡采用全1000M網絡交互傳輸獨，響應速度更快；
（23） 支持分布式遠端信號源采集
支持通過網絡采集高清信號音視頻傳輸顯示，采用網絡分布式架構方便部署
